NX за конструиране на щанци
Процесно ориентираните “магьосници” в NX предоставят на конструктора заредени със знание работни потоци с подредени стъпки за конструиране, избягващи лутането и грешките. Тези модули значително съкращават времето до пазара и гарантират, че крайното изделие ще бъде успешно произведено от първия път.
Progressive Die Wizard за щанци с прогресивно изтегляне
NX Progressive Die Design предлага най-бързият, и най-завършен процес за проектиране на стъпкови щанци - най-модерното днес решение, което дава възможност на производители на матрици да съкратят времето за конструиране, като наред с това затегнат контрола над разходите.
Чрез комбиниране на знанията за индустрията и най-добрите практики в автоматизацията на процесите, NX Progressive Die Design оптимизира процеса на разработка на матрицата, от проектирането до валидирането на инструментите.
В този модул напълно асоциативно от модела на детайла и неговата разгъвка се изгражда лентата (Blank Layout), посочва се отпадъкът (Scrap Design), указват се работните позиции и местата на поансоните (Strip Layout), изчислява се центърът на натоварването и необходими усилия (Force Calculation). След това от вградените в NX библиотеки на производители за готови елементи (Die Base) се създава модел на щанцата, чертежи и спецификация.
Стъпките след моделиране на крайния детайл включват:
- Intermediate Stage Tools - проверка / разгъвка на детайла, създаване на технологични стъпки
- Strip Design - създаване на проект, указване разгъвката и лентата, както и зони на изрязване/пробиване и огъване
- Die Design - добавяне в проекта на пакет плочи, инструменти, колонки и други стандартни елементи

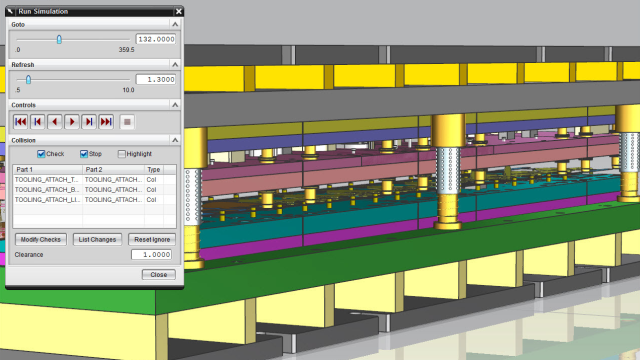

- Tooling Validation - проверка за проникване и раздвижване на инструмента
- BOM - 2D - създаване на спецификация и чертежи
- CAM Automation - генериране на NC програми
Die Engineering Wizard - проектиране на щампи
Олекотена версия на NX Progressive Die Design, pредназначенa за моделиране на щампи, включваща планиране на процеса и проектиране на повърхността на матрицата и поансоните.
Die Engineering Wizard облекчава проектирането на щамповани листови изделия. Модулът формира оптимално процеса на производство на щамповани детайли, порядъка за изпълнение на операциите, построяване на кантовете и повърхностите за захващане. Резултатът от работата на конструктора в този модул е набор от пресформи за всяка операция от производството на щампованото изделие.
Стъпките след моделиране на крайния детайл включват:
- Main - създаване на проект, указване разгъвката и лентата, както и зони на изрязване/пробиване и огъване
- Intermediate Stage Tools - проверка / разгъвка на детайла, създаване на технологични стъпки
- Strip Design - създаване на проект, указване разгъвката и лентата, както и зони на изрязване/пробиване и огъване
Останалите необходими стъпки за чертане, документация и генериране на NC програми за механична обработка се извършват със стандартните инструменти в Siemens NX.
