NX за моделиране с метални листове

NX Sheet Metal Design
Използвайки позната терминология и работни потоци, NX ви помага ефективно да създавате детайли от метални листове, базирани на знанията за индустрията, материалните свойства на металните листове и производствените процеси.
Инструментите за проектиране на ламарини от NX включват информация за материалите и огъването на листовете, което позволява на модела да представя както формирания компонент, така и разгънатите плоски форми. Използвайки позната терминология и работни потоци, NX Sheet Metal Design предоставя на професионалиста пълен набор от инструменти за ефективно създаване и управление надетайли от ламарина въз основа на познаването на свойствата на материала и производствените процеси.
Инструментите на NX Sheet Metal Design включват информация както за за материала, така и за процеса на огъване, което позволява на CAD модела да представя както формирания компонент, така и разгънатите плоски форми.

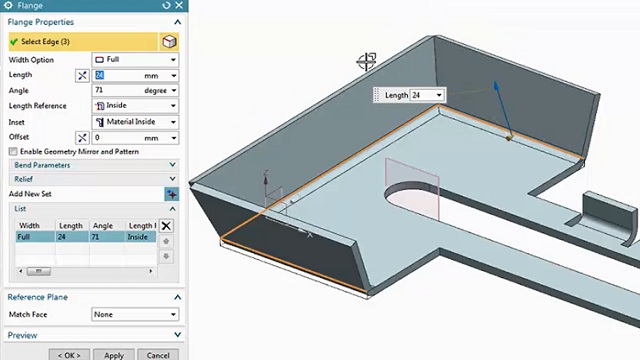

NX предлага удобни инструменти, с които можете бързо да преобразувате Solid модели в компоненти от ламарина и да създавате детайли от метални листове, които заграждат други компоненти на асемблирания модел.
NX Sheet Metal включва набор от обекти и модулни процедури, съдържащи информация за металите и процесите на огъване и обработка на листовете - огъване, изрези, легла и други. Този модул позволява на фирмите да прилагат стандарти и методики, основани на най-добрите индустриални практики или такива, разработени в самата компания.
За разлика от подобни модули в други CAD системи, NX позволява пълно взаимодействие на обектите за листов материал с други параметрични обекти вътре в контекста на детайла.
Ползи:
• Интуитивният потребителски интерфейс води до намаленo време за усвояване
• Опростеният работен процес изисква по-малко време за проектиране на детайли от металени листове
Характеристики:
• Вградени процесни функции, типични за работния процес с метални листове
• Предварително заредени стойности стойности за процеса на огъвеане по подразбиране
• Интуитивен потребителски интерфейс
• Вградена интелигентност при генериране на подгъви и отстъпи
NX Advanced Sheet Metal
NX Advanced Sheet Metal разширява приложението на модула за проектиране с метални листове, осигурява функции, които позволяват моделиране на детайли от ламарина с по-сложни форми - вкл. общи фланци и мостове, които помагат при проектирането на извити и неплоски фланци.
Включени са и помощни функции за огъване и формиране на сложни Solid модели до детайли от листов метал.Тези помощни програми за изравняване/формоване включват генериране на плосък модел, метаформа и сплескване.
Всеки процес използва уникални алгоритми за преобразуване на Soldi детайла от едно състояние в друго,
или да генерира плоска празна форма, която може след това да бъдат доставени за производството.
